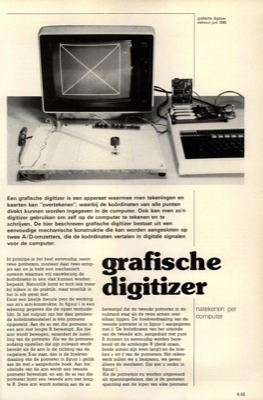

grafische digitizer - natekenen per computer
4 Een grafische digitizer is een apparaat waarmee men tekeningen en kaarten kan "overtekenen", waarbij de kotirdinaten van alle punten direkt kunnen worden ingegeven in de computer. Ook kan men zo"n digitizer gebruiken om zelf op de computer te tekenen en te schrijven. De hier beschreven grafische digitizer bestaat uit een eenvoudige mechanische konstruktie die kan worden aangesloten op twee A/D-omzetters, die de kotkdinaten vertalen in digitale signalen voor de computer. In principe is het heel eenvoudig: neem twee potmeters, monteer daar twee armp- jes aan en je hebt een mechanisch systeem waarmee vrij nauwkeurig de koiirdinaten in een vlak kunnen worden bepaald. Natuurlijk komt er toch iets meer bij kijken in de praktijk, maar moeilijk is het in elk geval niet. Eerst een beetje theorie over de werking van zo"n arm-konstruktie. In figuur 1 is een tekening gegeven die de opzet verduide- lijkt. In het nulpunt van het daar geteken- de koeirdinatenstelsel is eÌeÌn potmeter opgeste...
