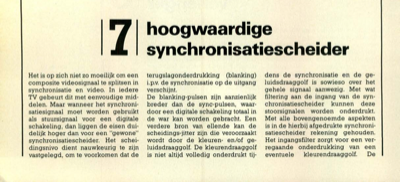

hoogwaardige synchronisatiescheider
Het is op zich niet zo moeilijk om een composite videosignaal te splitsen in synchronisatie en video. In iedere TV gebeurt dit met eenvoudige mid- delen. Maar wanneer het synchroni- satiesignaal moet worden gebruikt als stuursignaal voor een digitale schakeling, dan liggen de eisen dui- delijk hoger dan voor een "gewone" synchronisatiescheider. Het schei- dingsnivo dient nauwkeurig te zijn vastgelegd, om te voorkomen dat de terugslagonderdrukking (blanking) i.p.v. de synchronisatie op de uitgang verschijnt. De blanking-pulsen zijn aanzienlijk breder dan de sync-pulsen, waar- door een digitale schakeling totaal in de war kan worden gebracht. Een verdere bron van ellende kan de scheidings-jitter zijn die veroorzaakt wordt door de kleuren- en/of ge- luidsdraaggolf. De kleurendraaggolf is niet altijd volledig onderdrukt tij- dens de synchronisatie en de ge- luidsdraaggolf is sowieso over het gehele signaal aanwezig. Met wat filtering aan de ingang van de syn- chronisatiescheider kunne...
