mikrofoon-signaalprocessor

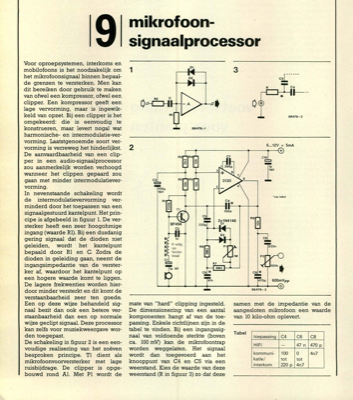

Voor oproepsystemen, interkoms en mobilofoons is het noodzakelijk om het mikrofoonsignaal binnen bepaal- de grenzen te versterken. Men kan dit bereiken door gebruik te maken van ofwel een kompressor, ofwel een clipper. Een kompressor geeft een lage vervorming, maar is ingewik- keld van opzet. Bij een clipper is het omgekeerd: die is eenvoudig te konstrueren, maar levert nogal wat harmonische- en intermodulatie-ver- vorming. Laatstgenoemde soort ver- vorming is verreweg het hinderlijkst. De aanvaardbaarheid van een clip- per in een audio-signaalprocessor zou aanmerkelijk worden verhoogd wanneer het clippen gepaard zou gaan met minder intermodulatiever- vorming. In nevenstaande schakeling wordt de intermodulatievervorming ver- minderd door het toepassen van een signaalgestuurd kantelpunt. Het prin- cipe is afgebeeld in figuur 1. De ver- sterker heeft een zeer hoogohmige ingang (waarde R1). Bij een dusdanig gering signaal dat de dioden niet geleiden, wordt het kantelpunt bepaald door...
