elektronische zekering

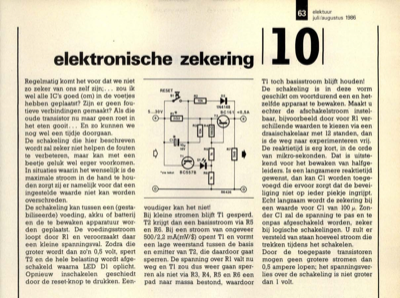

63 elektuur juli/augustus 1986 elektronische zekering I 101 Regelmatig komt het voor dat we niet zo zeker van ons zelf zijn; . .. zou ik wel alle IC"s goed (om) in de voetjes hebben geplaatst? Zijn er geen fou- tieve verbindingen gemaakt? Als die oude transistor nu maar geen roet in het eten gooit . . En zo kunnen we nog wel een tijdje doorgaan. De schakeling die hier beschreven wordt zal zeker niet helpen de fouten te verbeteren, maar kan met een beetje geluk wel erger voorkomen. In situaties waarin het wenselijk is de maximale stroom in de hand te hou- den zorgt zij er namelijk voor dat een ingestelde waarde niet kan worden overschreden. De schakeling kan tussen een (gesta- biliseerde) voeding, akku of batterij en de te bewaken apparatuur wor- den geplaatst. De voedingsstroom loopt door Rl en veroorzaakt daar een kleine spanningsval. Zodra die groter wordt dan zo"n 0,5 volt, spert T2 en de hele belasting wordt afge- schakeld waarna LED Dl oplicht. Opnieuw inschakelen geschiedt d...
