jumbo-dimmer

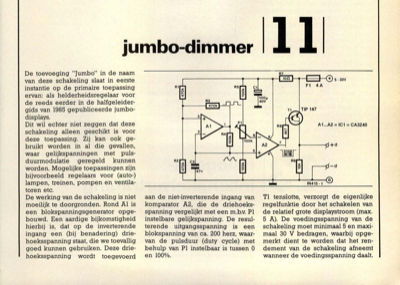

De toevoeging "Jumbo" in de naam van deze schakeling slaat in eerste instantie op de primaire toepassing ervan: als helderheidsregelaar voor de reeds eerder in de halfgeleider- gids van 1985 gepubliceerde jumbo- displays. Dit wil echter niet zeggen dat deze schakeling alleen geschikt is voor deze toepassing. Zij kan ook ge- bruikt worden in al die gevallen, waar gelijkspanningen met puls- duurmodulatie geregeld kunnen worden. Mogelijke toepassingen zijn bijvoorbeeld regelaars voor (auto-) lampen, treinen, pompen en ventila- toren etc. De werking van de schakeling is niet moeilijk te doorgronden. Rond Al is een blokspanningsgenerator opge- bouwd. Een aardige bijkomstigheid hierbij is, dat op de inverterende ingang een (bij benadering) drie- hoeksspanning staat, die we toevallig goed kunnen gebruiken. Deze drie- hoeksspanning wordt toegevoerd R7 jumbo-dimmer 111 R1 R2 aan de niet-inverterende ingang van komparator A2, die de driehoeks- spanning vergelijkt met een m.b.v. Pl instelbar...
