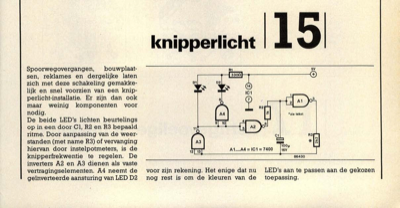

Spoorwegovergangen, bouwplaat- sen, reklames en dergelijke laten zich met deze schakeling gemakke- lijk en snel voorzien van een knip- perlicht-installatie. Er zijn dan ook maar weinig komponenten voor nodig. De beide LED"s lichten beurtelings op in een door Cl, R2 en R3 bepaald ritme. Door aanpassing van de weer- standen (met name R3) of vervanging hiervan door instelpotmeters, is de knipperfrekwentie te regelen. De inverters A2 en A3 dienen als vaste vertragingselementen. A4 neemt de geïnverteerde aansturing van LED D2 voor zijn rekening. Het enige dat nu LED"s aan te passen aan de gekozen nog rest is om de kleuren van de toepassing. knipperlicht 151
