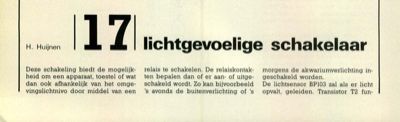

lichtgevoelige schakelaar
H Hulpen 171lichtgevoelige schakelaar Deze schakeling biedt de mogelijk- heid om een apparaat, toestel of wat dan ook afhankelijk van het omge- vingslichtnivo door middel van een relais te schakelen. De relaiskontak- ten bepalen dan of er aan- of uitge- schakeld wordt. Zo kan bijvoorbeeld "s avonds de buitenverlichting of "s morgens de akwariumverlichting in- geschakeld worden. De lichtsensor BP103 zal als er licht opvalt, geleiden. Transistor T2 fun- TIL81 BP103 A = on B= auto C = off geert als stroombron. Wanneer bij toenemend omgevingslicht de stroom door Ti groter wordt dan die door T2, zal het overschot een opla- den van Cl via R4 veroorzaken. De als komparator geschakelde opamp CA3130 zal daardoor omklappen en zorgt er via T3 voor dat het relais aan- trekt. Door het hoge uitgangsnivo van de CA3130 wordt de stroombron T2 via R3 tegengekoppeld en deze zal een kleiner deel van de door Tl geleverde stroom voor zijn rekening nemen. Hierdoor wordt het omklap- pen van de opamp-ui...
