nuldoorgangsschakelaar

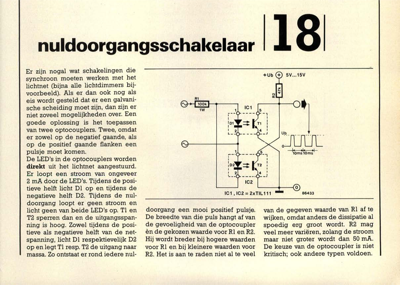

nuldoorgangsschakelaar 181 Er zijn nogal wat schakelingen die synchroon moeten werken met het lichtnet (bijna alle lichtdimmers bij- voorbeeld). Als er dan ook nog als eis wordt gesteld dat er een galvani- sche scheiding moet zijn, dan zijn er niet zoveel mogelijkheden over. Een goede oplossing is het toepassen van twee optocouplers. Twee, omdat er zowel op de negatief gaande, als op de positief gaande flanken een puisje moet komen. De LED"s in de optocouplers worden direkt uit het lichtnet aangestuurd. Er loopt een stroom van ongeveer 2 mA door de LED"s. Tijdens de posi- tieve helft licht Dl op en tijdens de negatieve helft D2. Tijdens de nul- doorgang loopt er geen stroom en licht geen van beide LED"s op. TI en T2 spenen dan en de uitgangsspan- ning is hoog. Zowel tijdens de posi- tieve als negatieve helft van de net- spanning, licht Dl respektievelijk D2 op en legt Tl resp. T2 de uitgang naar massa. Zo ontstaat er rond iedere nul- +Ub O 5V...15V R1 1W doorgang een mooi positief...
