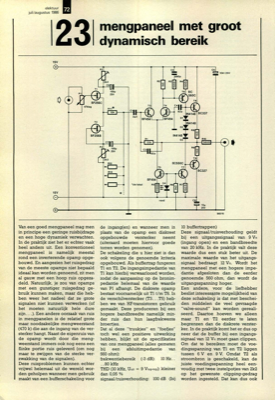

mengpaneel met groot dynamisch bereik
elektuur juli/augustus 1986 I 231 15V Van een goed mengpaneel mag men in principe een geringe ruisbijdrage en een hoge dynamiek verwachten. In de praktijk ziet het er echter vaak heel anders uit. Een konventioneel mengpaneel is namelijk meestal rond een inverterende opamp opge- bouwd. En aangezien het ruisgedrag van de meeste opamps niet bepaald ideaal kan worden genoemd, zit men al gauw met een hoop ruis opgeza- deld. Natuurlijk, je zou van opamps met een gunstiger ruisgedrag ge- bruik kunnen maken, maar die heb- ben weer het nadeel dat ze grote signalen niet kunnen verwerken (of het moeten natuurlijk hele dure zijn...). Een andere oorzaak van ruis in mengpanelen is de relatief grote maar noodzakelijke mengweerstand (470 k) die aan de ingang van de ver- sterker hangt. Naast de eigenruis van de opamp wordt door die meng- weerstand immers ook nog eens een flinke portie ruis geleverd (om nog maar te zwijgen van de sterke ver- zwakking van de signalen). Deze ruisproblemen kunnen echt...
