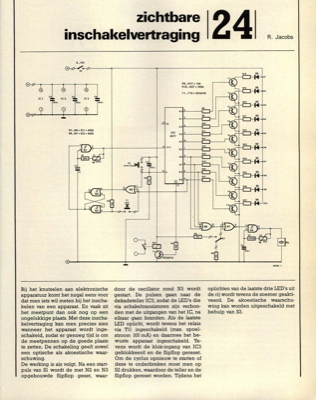

zichtbare inschakelvertraging
O p" T 1 IC 1 O ff 14 R8...R17 = 10k R18...R27 = 390k 71...T10 = BC547B R8 12 co R10 loon Tloon T oon IC 2 zichtbare inschakelvertraging 1 R. Jacobs Bij het knutselen aan elektronische apparatuur komt het nogal eens voor dat men iets wil meten bij het inscha- kelen van een apparaat. En vaak zit het meetpunt dan ook nog op een ongelukkige plaats. Met deze inscha- kelvertraging kan men precies zien wanneer het apparaat wordt inge- schakeld, zodat er genoeg tijd is om de meetpennen op de goede plaats te zetten. De schakeling geeft zowel een optische als akoestische waar- schuwing. De werking is als volgt. Na een start- puls van SI wordt de met N2 en N3 opgebouwde flipflop geset, waar- door de oscillator rond N3 wordt gestart. De pulsen gaan naar de dekadeteller IC3, zodat de LED"s die via schakeltransistoren zijn verbon- den met de uitgangen van het IC, na elkaar gaan branden. Als de laatste LED oplicht, wordt tevens het relais via T11 ingeschakeld (max. spoel- stroom 100 mA) en daar...
