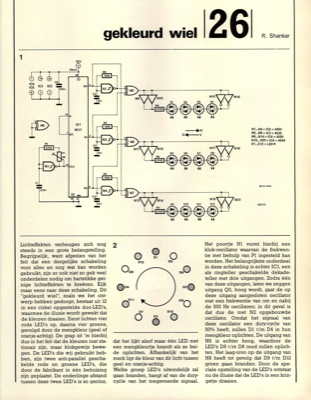

gekleurd wiel
1 1 IC4 IC5 IC3 12V O SORIA 18 00 IC1 4017 7 gekleurd wiel 1261R. Shankar R2 Cl ron 4 02 R1 Lichteffekten verheugen zich nog 2 steeds in een grote belangstelling. Begrijpelijk, want afgezien van het feit dat een dergelijke schakeling voor alles en nog wat kan worden gebruikt, zijn er ook niet zo gek veel onderdelen nodig om hartstikke gei- nige lichteffekten te kreëren. Kijk 0 Dl 0 Het poortje Nl vormt hierbij een klok-oscillator waarvan de frekwen- tie met behulp van Pl ingesteld kan worden. Het belangrijkste onderdeel in deze schakeling is echter IC1, een als ringteller geschakelde dekade- teller met drie uitgangen. Zodra eÌeÌn van deze uitgangen, laten we zeggen uitgang Q0, hoog wordt, gaat de op deze uitgang aangesloten oscillator met een frekwentie van om en nabij de 500 Hz oscilleren; in dit geval is dat dus de met N2 opgebouwde oscillator. Omdat het signaal van deze oscillator een duty-cycle van 50% heeft, zullen Dl t/m D4 in hun mengkleur oplichten. De uitgang van N6 i...
