vier sirenes in één IC

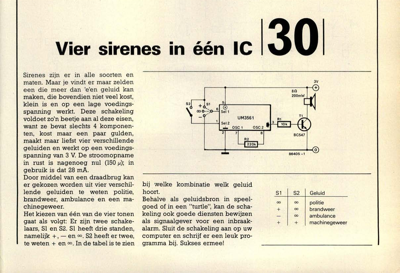

Vier sirenes in eÌeÌn IC 301 Sirenes zijn er in alle soorten en maten. Maar je vindt er maar zelden een die meer dan Ven geluid kan maken, die bovendien niet veel kost, klein is en op een lage voedings- spanning werkt. Deze schakeling voldoet zo"n beetje aan al deze eisen, want ze bevat slechts 4 komponen- ten, kost maar een paar gulden, maakt maar liefst vier verschillende geluiden en werkt op een voedings- spanning van 3 V. De stroomopname in rust is nagenoeg nul (150 i.i); in gebruik is dat 28 mA. Door middel van een draadbrug kan er gekozen worden uit vier verschil- lende geluiden te weten politie, brandweer, ambulance en een ma- chinegeweer. Het kiezen van eÌeÌn van de vier tonen gaat als volgt: Er zijn twee schake- laars, SI en S2. Si heeft drie standen, namelijk +, — en 00. S2 heeft er twee, te weten + en W . In de tabel is te zien 3V bij welke kombinatie welk geluid hoort. S1 S2 Geluid politie brandweer ambulance machinegeweer Behalve als geluidsbron in speel- goed o...
