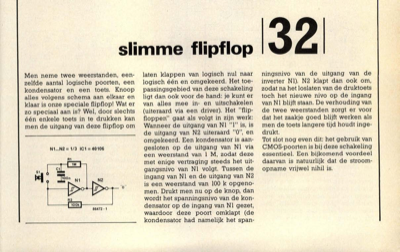

slimme flipflop
Men neme twee weerstanden, een- zelfde aantal logische poorten, een kondensator en een toets. Knoop alles volgens schema aan elkaar en klaar is onze speciale flipflop! Wat er zo speciaal aan is? Wel, door slechts eÌeÌn enkele toets in te drukken kan men de uitgang van deze flipflop om N1...N2 = 1/3 IC1 = 40106 R1 laten klappen van logisch nul naar logisch eÌeÌn en omgekeerd. Het toe- passingsgebied van deze schakeling ligt dan ook voor de hand: je kunt er van alles mee in- en uitschakelen (uiteraard via een driver). Het "flip- floppen" gaat als volgt in zijn werk: Wanneer de uitgang van Nl "1" is, is de uitgang van N2 uiteraard "0", en omgekeerd. Een kondensator is aan- gesloten op de uitgang van Nl via een weerstand van 1 M, zodat deze met enige vertraging steeds het uit- gangsnivo van Nl volgt. Tussen de ingang van Nl en de uitgang van N2 is een weerstand van 100 k opgeno- men. Drukt men nu op de knop, dan wordt het spanningsnivo van de kon- densator op de ingang van Nl geze...
