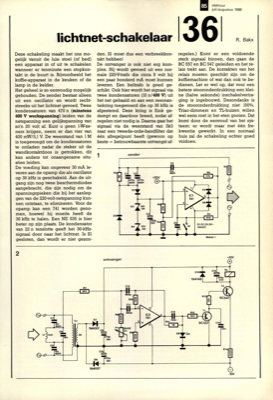

lichtnet-schakelaar
Deze schakeling maakt het ons mo- gelijk vanuit de luie stoel (of bed) een apparaat in of uit te schakelen wanneer er tenminste een stopkon- takt in de buurt is. Bijvoorbeeld het koffie-apparaat in de keuken of de lamp in de kelder. Het geheel is zo eenvoudig mogelijk gehouden. De zender bestaat alleen uit een oscillator en wordt recht- streeks uit het lichtnet gevoed. Twee kondensatoren van 470 n (minstens 400 V werkspanning) leiden van de netspanning een gelijkspanning van zo"n 20 volt af. Kunt u geen 1-W-ze- ners krijgen, neem er dan vier van 400 mW/5,1 V. De weerstand van 1 M is toegevoegd om de kondensatoren te ontladen nadat de steker uit de wandkontaktdoos is getrokken, dit kan anders tot onaangename situ- aties leiden. De voeding kan ongeveer 30 mA le- veren aan de opamp die als oscillator op 36 kHz is geschakeld. Aan de uit- gang zijn nog twee beschermdiodes aangebracht, die zijn nodig om de spanningspieken die bij het aanleg- gen van de 220-volt-netspanning kun- nen onts...
