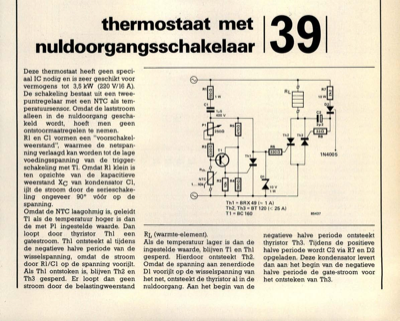

thermostaat met nuldoorgangsschakelaar
thermostaat met I nuldoorgangsschakelaar I Deze thermostaat heeft geen speci- aal IC nodig en is zeer geschikt voor vermogens tot 3,5 kW (220 V/16 A). De schakeling bestaat uit een twee- puntregelaar met een NTC als tem- peratuursensor. Omdat de laststroom alleen in de nuldoorgang gescha- keld wordt, hoeft men geen ontstoormaatregelen te nemen. R1 en Cl vormen een "voorschakel- weerstand", waarmee de netspan- ning verlaagd kan worden tot de lage voedingsspanning van de trigger- schakeling met Tl. Omdat Rl klein is ten opzichte van de kapacitieve weerstand XC van kondensator Cl, ijlt de stroom door de serieschake- ling ongeveer 90° voÌoÌr op de spanning. Omdat de NTC laagohmig is, geleidt Tl als de temperatuur hoger is dan de met Pl ingestelde waarde. Dan loopt door thyristor Thl een gatestroom. Thl ontsteekt al tijdens de negatieve halve periode van de wisselspanning, omdat de stroom door R1/C1 op de spanning voorijlt. Als Thl ontstoken is, blijven Th2 en Th3 gesperd. Er loopt ...
