echt klasse-B-eindversterkertje

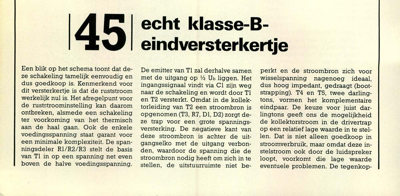

45, echt klasse-B- I eindversterkerije Een blik op het schema toont dat de- ze schakeling tamelijk eenvoudig en dus goedkoop is. Kenmerkend voor dit versterkertje is dat de ruststroom werkelijk nul is. Het afregelpunt voor de ruststroominstelling kan daarom ontbreken, alsmede een schakeling ter voorkoming van het thermisch aan de haal gaan. Ook de enkele voedingsspanning staat garant voor een minimale komplexiteit. De span- ningsdeler RI /R2 /R3 stelt de basis van Tl in op een spanning net even boven de halve voedingsspanning. De emitter van Tl zal derhalve samen met de uitgang op 1/2 Ub liggen. Het ingangssignaal vindt via Cl zijn weg naar de schakeling en wordt door Tl en T2 versterkt. Omdat in de kollek- torleiding van T2 een stroombron is opgenomen (T3, R7, Dl, D2) zorgt de- ze trap voor een grote spannings- versterking. De negatieve kant van deze stroombron is achter de uit- gangselko met de uitgang verbon- den, waardoor de spanning die de stroombron nodig heeft om zich in te...
