HC-VCO

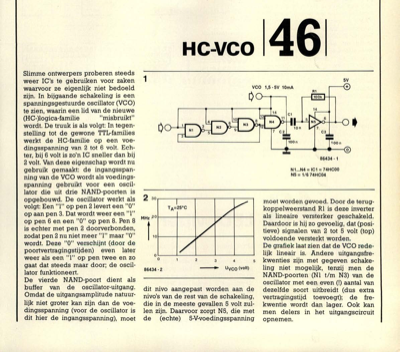

Slimme ontwerpers proberen steeds weer IC"s te gebruiken voor zaken waarvoor ze eigenlijk niet bedoeld zijn. In bijgaande schakeling is een spanningsgestuurde oscillator (VCO) te zien, waarin een lid van de nieuwe (HC-)logica-familie "misbruikt" wordt. De truuk is als volgt: In tegen- stelling tot de gewone TTL-families werkt de HC-familie op een voe- dingsspanning van 2 tot 6 volt. Ech- ter, bij 6 volt is zo"n IC sneller dan bij 2 volt. Van deze eigenschap wordt nu gebruik gemaakt: de ingangsspan- ning van de VCO wordt als voedings- spanning gebruikt voor een oscil- lator die uit drie NAND-poorten is opgebouwd. De oscillator werkt als volgt: Een "1" op pen 2 levert een "0" op aan pen 3. Dat wordt weer een "1" op pen 6 en een "0" op pen 8. Pen 8 is echter met pen 2 doorverbonden, zodat pen 2 nu niet meer "1" maar "0" wordt. Deze "0" verschijnt (door de poortvertragingstijden) even later weer als een "1" op pen twee en zo gaat dat steeds maar door; de oscil- lator funktioneert. De ...
