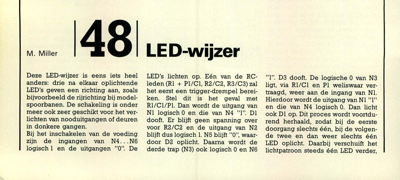

LED-wijzer

M. Miller 148 LED-wijzer LED"s lichten op. Eén van de RC- leden (R1 + P1/C1, R2/C2, R3/C3) zal het eerst een trigger-drempel berei- ken. Stel dit is het geval met R1/C1/P1. Dan wordt de uitgang van Nl logisch 0 en die van N4 "1". Dl dooft. Er blijft geen spanning over voor R2/C2 en de uitgang van N2 blijft dus logisch 1. NS blijft "0", waar- door D2 oplicht. Daarna wordt de derde trap (N3) ook logisch 0 en N6 Deze LED-wijzer is eens iets heel anders: drie na elkaar oplichtende LED"s geven een richting aan, zoals bijvoorbeeld de rijrichting bij model- spoorbanen. De schakeling is onder meer ook zeer geschikt voor het ver- lichten van nooduitgangen of deuren in donkere gangen. Bij het inschakelen van de voeding zijn de ingangen van N4 . . . N6 logisch 1 en de uitgangen "0". De "1". D3 dooft. De logische 0 van N3 ligt, via R1/C1 en Pl weliswaar ver- traagd, weer aan de ingang van Nl. Hierdoor wordt de uitgang van Nl "1" en die van N4 logisch 0. Dan licht ook Dl op. Dit proces wordt...
