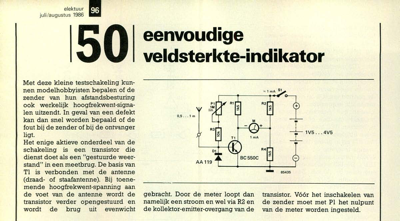

elektuur juli/augustus 1986 150 eenvoudige veldsterkte-indikator Met deze kleine testschakeling kun- nen modelhobbyisten bepalen of de zender van hun afstandsbesturing ook werkelijk hoogfrekwent-signa- len uitzendt. In geval van een defekt kan dan snel worden bepaald of de fout bij de zender of bij de ontvanger ligt. I mA 96 Het enige aktieve onderdeel van de schakeling is een transistor die dienst doet als een "gestuurde weer- stand" in een meetbrug. De basis van T1 is verbonden met de antenne (draad- of staafantenne). Bij toene- mende hoogfrekwent-spanning aan de voet van de antenne wordt de gebracht. Door de meter loopt dan transistor. Wi& het inschakelen van transistor verder opengestuurd en namelijk een stroom en wel via R2 en de zender moet met Pl het nulpunt wordt de brug uit evenwicht de kollektor-emitter-overgang van de van de meter worden ingesteld. AA 119 P1 1M lin R3 01 85435 1V5 • 4V5
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
