8-bits A/D-konverter

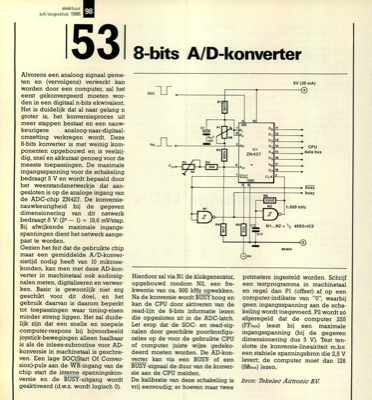

elektuur juli/augustus 1986 98 1538-bits A/D-konverter Alvorens een analoog signaal geme- ten en (vervolgens) verwerkt kan worden door een computer, zal het eerst gekonvergeerd moeten wor- den in een digitaal n-bits ekwivalent. Het is duidelijk dat al naar gelang n groter is, het konversieproces uit meer stappen bestaat en een nauw- keurigere analoog-naar-digitaal- omzetting verkregen wordt. Deze 8-bits konverter is met weinig kom- ponenten opgebouwd en is veelzij- dig, snel en akkuraat genoeg voor de meeste toepassingen. De maximale ingangsspanning voor de schakeling bedraagt 5 V en wordt bepaald door het weerstandsnetwerkje dat aan- gesloten is op de analoge ingang van de ADC-chip ZN427. De konversie- nauwkeurigheid bij de gegeven dimensionering van dit netwerk bedraagt 5 V: (28— 1) = 19,6 mV/stap. Bij afwijkende maximale ingangs- spanningen dient het netwerk aange- past te worden. Gezien het feit dat de gebruikte chip maar een gemiddelde A /D-konver- sietijd nodig heeft van 1...
