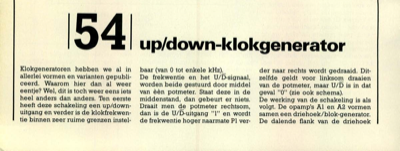

1541up/down-klokgenerator Klokgeneratoren hebben we al in allerlei vormen en varianten gepubli- ceerd. Waarom hier dan al weer eentje? Wel, dit is toch weer eens iets heel anders dan anders. Ten eerste heeft deze schakeling een up/down- uitgang en verder is de klokfrekwen- tie binnen zeer ruime grenzen instel- baar (van 0 tot enkele kHz). De frekwentie en het U/D-signaal, worden beide gestuurd door middel van èèn potmeter. Staat deze in de middenstand, dan gebeurt er niets. Draait men de potmeter rechtsom, dan is de U/D-uitgang "1" en wordt de frekwentie hoger naarmate Pl ver- der naar rechts wordt gedraaid. Dit- zelfde geldt voor linksom draaien van de potmeter, maar U/D is in dat geval "0" (zie ook schema). De werking van de schakeling is als volgt. De opamp"s Al en A2 vormen samen een driehoek/blok-generator. De dalende flank van de driehoek D 2k R7 R1R5 0 L R13 P1a wordt bepaald door de stroom door R4 en heeft dus een vaste tijdsduur (ca 200 mikro-sekonde). De stijgende ...
