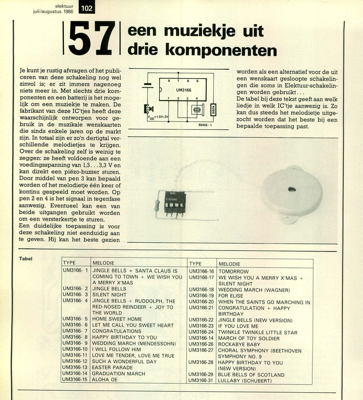

een muziekje uit drie komponenten
Tabel elektuur juli/augustus 1986 1571een muziekje uit I drie komponenten Je kunt je rustig afvragen of het publi- ceren van deze schakeling nog wel zinvol is; er zit immers nagenoeg niets meer in. Met slechts drie kom- ponenten en een batterij is het moge- lijk om een muziekje te maken. De fabrikant van deze IC"tjes heeft deze waarschijnlijk ontworpen voor ge- bruik in de muzikale wenskaarten die sinds enkele jaren op de markt zijn. In totaal zijn er zo"n dertigtal ver- schillende melodietjes te krijgen. Over de schakeling zelf is weinig te zeggen: ze heeft voldoende aan een voedingsspanning van 1,3 . . . 3,3 V en kan direkt een piëzo-buzzer sturen. Door middel van pen 3 kan bepaald worden of het melodietje eÌeÌn keer of kontinu gespeeld moet worden. Op pen 2 en 4 is het signaal in tegenfase aanwezig. Eventueel kan een van beide uitgangen gebruikt worden om een versterkertje te sturen. Een duidelijke toepassing is voor deze schakeling niet eenduidig aan te geven. Hij kan het ...
