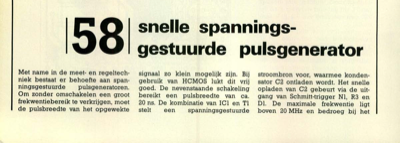

snelle spanningsgestuurde pulsgenerator
50 , snelle spannings- Met name in de meet- en regeltech- niek bestaat er behoefte aan span- ningsgestuurde pulsgeneratoren. Om zonder omschakelen een groot frekwentiebereik te verkrijgen, moet de pulsbreedte van het opgewekte signaal zo klein mogelijk zijn. Bij gebruik van HCMOS lukt dit vrij goed. De nevenstaande schakeling bereikt een pulsbreedte van ca. 20 ns. De kombinatie van IC1 en TI stelt een spanningsgestuurde stroombron voor, waarmee konden- sator C2 ontladen wordt. Het snelle opladen van C2 gebeurt via de uit- gang van Schmitt-trigger Nl, R3 en Dl. De maximale frekwentie ligt boven 20 MHz en bedroeg bij het %I I gestuurde pulsgenerator prototype 25 MHz. De laagst instelba- re frekwentie bedraagt enkele hon- derden Hz en hangt voornamelijk af van de offset van de opamp, IC1. Om de laagste frekwentie ook te kunnen instellen, is het noodzakelijk dat T1 geen stroom trekt bij een ingangs- spanning van 0 V. Dat kan worden bereikt door een korrekte afregeling van de offset ...
