een PIA voor de Electron

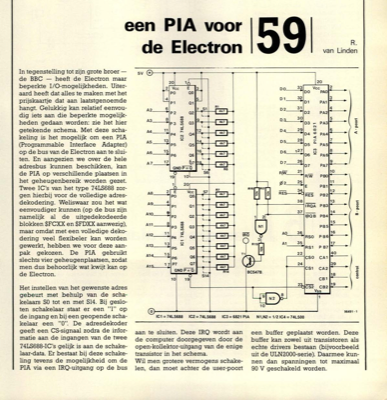

In tegenstelling tot zijn grote broer - de BBC — heeft de Electron maar beperkte I/O-mogelijkheden. Uiter- aard heeft dat alles te maken met het prijskaartje dat aan laatstgenoemde hangt. Gelukkig kan relatief eenvou- dig iets aan die beperkte mogelijk- heden gedaan worden: zie het hier getekende schema. Met deze scha- keling is het mogelijk om een PIA (Programmable Interface Adapter) op de bus van de Electron aan te slui- ten. En aangezien we over de hele adresbus kunnen beschikken, kan de PIA op verschillende plaatsen in het geheugenbereik worden gezet. Twee IC"s van het type 74LS688 zor- gen hierbij voor de volledige adres- dekodering. Weliswaar zou het wat eenvoudiger kunnen (op de bus zijn namelijk al de uitgedekodeerde blokken $FCXX en $FDXX aanwezig), maar omdat met een volledige deko- dering veel flexibeler kan worden gewerkt, hebben we voor deze aan- pak gekozen. De PIA gebruikt slechts vier geheugenplaatsen, zodat men dus behoorlijk wat kwijt kan op de Electron. Het in...
