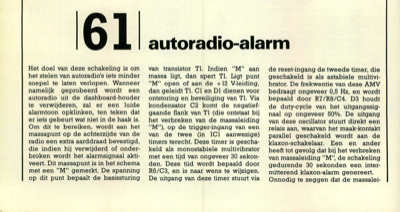

autoradio-alarm
161autoradio-alarm Het doel van deze schakeling is om het stelen van autoradio"s iets minder soepel te laten verlopen. Wanneer namelijk geprobeerd wordt een autoradio uit de dashboard-houder te verwijderen, zal er een luide alarmtoon opklinken, ten teken dat er iets gebeurt wat niet in de haak is. Om dit te bereiken, wordt aan het massapunt op de achterzijde van de radio een extra aarddraad bevestigd, die indien hij verwijderd of onder- broken wordt het alarmsignaal akti- veert. Dit massapunt is in het schema met een "M" gemerkt. De spanning op dit punt bepaalt de basissturing van transistor Tl. Indien "M" aan massa ligt, dan spert Tl. Ligt punt "M" open of aan de +12 V-leiding, dan geleidt Tl. Cl en Dl dienen voor ontstoring en beveiliging van Tl. Via kondensator C2 komt de negatief- gaande flank van Tl (die ontstaat bij het verbreken van de massaleiding "M"), op de trigger-ingang van een van de twee (in IC1 aanwezige) timers terecht. Deze timer is gescha- keld als monostabiele m...
