up/down-pulsvormer

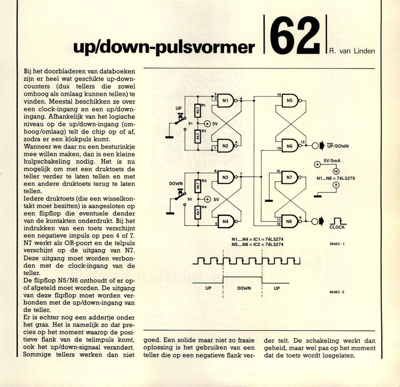

up/down-pulsvormer 62 R. van Linden Bij het doorbladeren van databoeken zijn er heel wat geschikte up-down- counters (dus tellers die zowel omhoog als omlaag kunnen tellen) te vinden. Meestal beschikken ze over een clock-ingang en een up/down- ingang. Afhankelijk van het logische niveau op de up/down-ingang (om- hoog/omlaag) telt de chip op of af, zodra er een klokpuls komt. Wanneer we daar nu een besturinkje mee willen maken, dan is een kleine hulpschakeling nodig. Het is nu mogelijk om met een druktoets de teller verder te laten tellen en met een andere druktoets terug te laten tellen. Iedere druktoets (die een wisselkon- takt moet bezitten) is aangesloten op een flipflop die eventuele dender van de kontakten onderdrukt. Bij het indrukken van een toets verschijnt een negatieve impuls op pen 4 of 7. N7 werkt als OR-poort en de telpuls verschijnt op de uitgang van N7. Deze uitgang moet worden verbon- den met de clock-ingang van de teller. De flipflop N5/N6 onthoudt of er op- of af...
