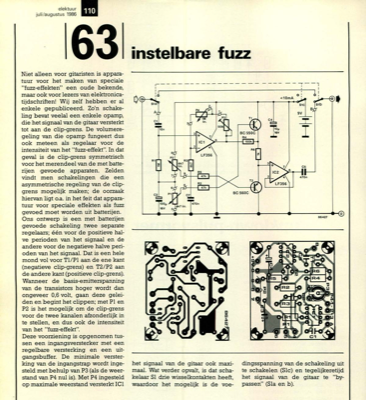

instelbare fuzz

elektuur juli/augustus 1986 63 instelbare fuzz Niet alleen voor gitaristen is appara- tuur voor het maken van speciale "fuzz-effekten" een oude bekende, maar ook voor lezers van elektronica- tijdschriften! Wij zelf hebben er al enkele gepubliceerd. Zo"n schake- ling bevat veelal een enkele opamp, die het signaal van de gitaar versterkt tot aan de clip-grens. De volumere- geling van die opamp fungeert dus ook meteen als regelaar voor de intensiteit van het "fuzz-effekt". In dat geval is de clip-grens symmetrisch voor het merendeel van de met batte- rijen gevoede apparaten. Zelden vindt men schakelingen die een asymmetrische regeling van de clip- grens mogelijk maken; de oorzaak hiervan ligt o.a. in het feit dat appara- tuur voor speciale effekten als fuzz gevoed moet worden uit batterijen. Ons ontwerp is een met batterijen gevoede schakeling twee separate regelaars; één voor de positieve hal- ve perioden van het signaal en de andere voor de negatieve halve peri- oden van het si...
