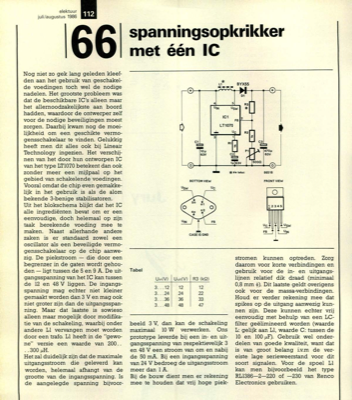

spanningsopkrikker met één IC

elektuur juli/augustus 1986 66 Nog niet zo gek lang geleden kleef- den aan het gebruik van geschakel- de voedingen toch wel de nodige nadelen. Het grootste probleem was dat de beschikbare IC"s alleen maar het allernoodzakelijkste aan boord hadden, waardoor de ontwerper zelf voor de nodige beveiligingen moest zorgen. Daarbij kwam nog de moei- lijkheid om een geschikte vermo- gensschakelaar te vinden. Gelukkig heeft men dit alles ook bij Lineair Technology ingezien. Het verschij- nen van het door hun ontworpen IC van het type LT1070 betekent dan ook zonder meer een mijlpaal op het gebied van schakelende voedingen. Vooral omdat de chip even gemakke- lijk in het gebruik is als de alom bekende 3-benige stabilisatoren. Uit het blokschema blijkt dat het IC alle ingrediënten bevat om er een eenvoudige, doch helemaal op zijn taak berekende voeding mee te maken. Naast allerhande andere zaken is er standaard zowel een oscillator als een beveiligde vermo- gensschakelaar op de chip aanwe- zi...
