luidsprekerbeveiliging

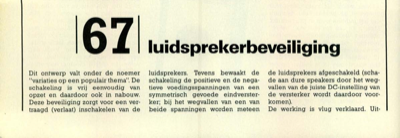

67 luidsprekerbeveiliging Dit ontwerp valt onder de noemer "variaties op een populair thema". De schakeling is vrij eenvoudig van opzet en daardoor ook in nabouw. Deze beveiliging zorgt voor een ver- traagd (verlaat) inschakelen van de luidsprekers. Tevens bewaakt de schakeling de positieve en de nega- tieve voedingsspanningen van een symmetrisch gevoede eindverster- ker; bij het wegvallen van een van beide spanningen worden meteen de luidsprekers afgeschakeld (scha- de aan dure speakers door het weg- vallen van de juiste DC-instelling van de versterker wordt daardoor voor- komen). De werking is vlug verklaard. Uit- gaande van de situatie waarin de ver- sterker in uitgeschakelde toestand verkeert, zijn Cl en C2 ontladen en bevindt het relais zich in onbekrach- tigde toestand. Bij het inschakelen van de versterker zal Cl snel via Dl opladen. Zijn beide voedingsspan- ningen (+ Ub en —Ub) aanwezig, dan geleiden de transistors T2 en T3 en spert Tl. C2 zal langzaam via R4 opla- den...
