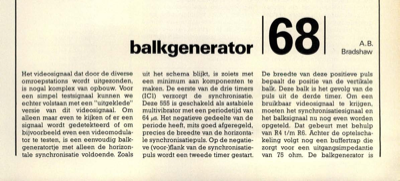

balkgenerator
Het videosignaal dat door de diverse omroepstations wordt uitgezonden, is nogal komplex van opbouw. Voor een simpel testsignaal kunnen we echter volstaan met een "uitgeklede" versie van dit videosignaal. Om alleen maar even te kijken of er een signaal wordt gedetekteerd of om bijvoorbeeld even een videomodula- tor te testen, is een eenvoudig balk- generatortje met alleen de horizon- tale synchronisatie voldoende. Zoals uit het schema blijkt, is zoiets met een minimum aan komponenten te maken. De eerste van de drie timers (IC1) verzorgt de synchronisatie. Deze 555 is geschakeld als astabiele multivibrator met een periodetijd van 64 ms. Het negatieve gedeelte van de periode heeft, mits goed afgeregeld, precies de breedte van de horizonta- le synchronisatiepuls. Op de negatie- ve (voor-)flank van de synchronisatie- puls wordt een tweede timer gestart. De breedte van deze positieve puls bepaalt de positie van de vertikale balk. Deze balk is het gevolg van de puls uit de derde timer. O...
