50-Hz-tijdbasis

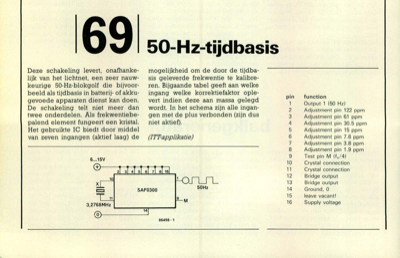

16950-Hz-tijdbasis Deze schakeling levert, onafhanke- lijk van het lichtnet, een zeer nauw- keurige 50-Hz-blokgolf die bijvoor- beeld als tijdbasis in batterij- of akku- gevoede apparaten dienst kan doen. De schakeling telt niet meer dan twee onderdelen. Als frekwentiebe- palend element fungeert een kristal. Het gebruikte IC biedt door middel van zeven ingangen (aktief laag) de 6...15V mogelijkheid om de door de tijdba- sis geleverde frekwentie te kalibre- ren. Bijgaande tabel geeft aan welke ingang welke korrektiefaktor ople- vert indien deze aan massa gelegd wordt. In het schema zijn alle ingan- gen met de plus verbonden (zijn dus niet aktief). pin function 1 Output 1 (50 Hz) 2 Adjustment pin 122 ppm 3 Adjustment pin 61 ppm 4 Adjustment pin 30.5 ppm 5 Adjustment pin 15 ppm 6 Adjustment pin 7.6 ppm 7 Adjustment pin 3.8 ppm 8 Adjustment pin 1.9 ppm 9 Test pin M (fx/4) 10 Crystal connection 11 Crystal connection 12 Bridge output 13 Bridge output 14 Ground, 0 15 leave vacant! 16 Sup...
