mini-frekwentiemeter

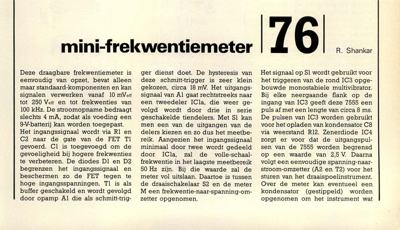

mini-frekwentiemeter 6 R. Shankar Deze draagbare frekwentiemeter is eenvoudig van opzet, bevat alleen maar standaard-komponenten en kan signalen verwerken vanaf 10 MV"eff tot 250 Verf en tot frekwenties van 100 kHz. De stroomopname bedraagt slechts 4 mA, zodat als voeding een 9-V-batterij kan worden toegepast. Het ingangssignaal wordt via R1 en C2 naar de gate van de FET T1 gevoerd. Cl is toegevoegd om de gevoeligheid bij hogere frekwenties te verbeteren. De diodes Dl en D2 begrenzen het ingangssignaal en beschermen zo de FET tegen te hoge ingangsspanningen. T1 is als buffer geschakeld en wordt gevolgd door opamp Al die als schmitt-trig- ger dienst doet. De hysteresis van deze schmitt-trigger is zeer klein gekozen, circa 18 mV. Het uitgangs- signaal van Al gaat rechtstreeks naar een tweedeler ICla, die weer ge- volgd wordt door drie in serie geschakelde tiendelers. Met S1 kan men een van de uitgangen van de delers kiezen en zo dus het meetbe- reik. Aangezien het ingangssignaal min...
