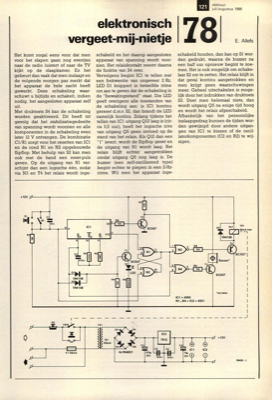

elektronisch vergeet-mij-nietje
Het komt nogal eens voor dat men voor het slapen gaan nog eventjes naar de radio luistert of naar de TV kijkt op de slaapkamer. En het gebeurt dan vaak dat men inslaapt en de volgende morgen pas merkt dat het apparaat de hele nacht heeft gewerkt. Deze schakeling waar- schuwt u bijtijds en schakelt, indien nodig, het aangesloten apparaat zelf uit. Met druktoets S4 kan de schakeling worden geaktiveerd. Dit heeft tot gevolg dat het stabilisatiegedeelte van spanning wordt voorzien en alle komponenten in de schakeling even later 12 V ontvangen. De kombinatie Cl/R1 zorgt voor het resetten van IC1 en de rond Nl en N2 opgebouwde flipflop. Met behulp van S2 kan men ook met de hand een reset-puls geven. Op de uitgang van Nl ver- schijnt dan een logische eÌeÌn, zodat via N3 en T4 het relais wordt inge- schakeld en het daarop aangesloten apparaat van spanning wordt voor- zien. Het relaiskontakt neemt daarna de funktie van S4 over. Vervolgens begint IC1 te tellen met een frekwentie van ongev...
