true-RMS-konverter

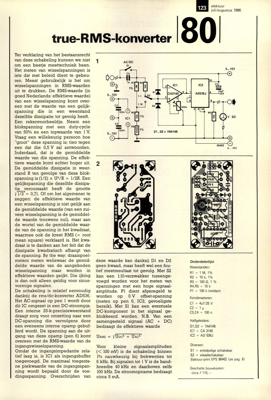

123 elektuur juli/augustus 1986 true-RMS-konverter 801 Ter verklaring van het bestaansrecht van deze schakeling kunnen we niet om een beetje meettechniek heen. Het meten van wisselspanningen is iets dat met beleid dient te gebeu- ren. Meest gebruikelijk is het om wisselspanningen in RMS-waarden uit te drukken. De RMS-waarde (in goed Nederlands: effektieve waarde) van een wisselspanning komt over- een met de waarde van een gelijk- spanning die in een weerstand dezelfde dissipatie tot gevolg heeft. Een rekenvoorbeeldje. Neem een blokspanning met een duty-cycle van 50% en een topwaarde van 1 V. Vraag een willekeurig persoon hoe "groot" deze spanning is; tien tegen een dat die 0,5 V zal antwoorden. Inderdaad, dat is de gemiddelde waarde van die spanning. De effek- tieve waarde komt echter hoger uit. De gemiddelde dissipatie in weer- stand R ten gevolge van deze blok- spanning is (1/2) x /R = 1/2R. Een gelijkspanning die dezelfde dissipa- tie veroorzaakt heeft de grootte V7/7 = 0,71. O...
