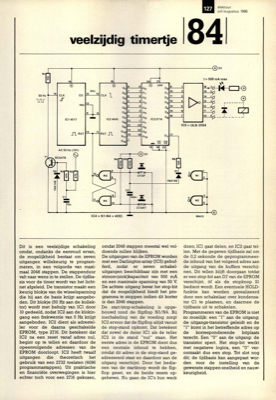

veelzijdig timertje
R1 50 Hz 4_14 CLK 16 16 241 21 = 500 mA max 11-11 T1 07 IC2 4040 3 D2 R2 R3 E0 810— D1 STOP 1N4148 082 START- 1 omdat 2048 stappen meestal wel vol- doende zullen blijken. De uitgangen van de EPROM worden met een Darlington-array (IC5) gebuf- ferd, zodat er zeven schakel- uitgangen beschikbaar zijn met een stroom-(sink)kapaciteit van 500 mA en een maximale spanning van 50 V. De achtste uitgang bevat het stop-bit dat de mogelijkheid biedt het pro- gramma te stoppen indien dit korter is dan 2048 stappen. De start/stop-schakeling is opge- bouwd rond de flipflop N3/N4. Bij inschakeling van de voeding zorgt IC2 ervoor dat de flipflop altijd vanuit de stop-stand opkomt. Dat betekent dat zowel de deler IC1 als de teller IC2 in de stand "nul" staan. Het eerste adres in de EPROM dient dus een neutrale inhoud te hebben, omdat dit adres in de stop-stand ge- adresseerd staat en daardoor aan de uitgang verschijnt. Door het bedie- nen van de startknop wordt de flip- flop geset, en de beide res...
