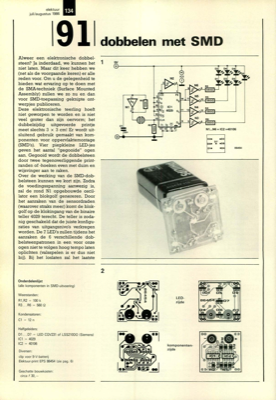

dobbelen met SMD
elektuur juli/augustus 1986 1911dobbelen met SMD Alweer een elektronische dobbel- steen? Ja inderdaad, we kunnen het 1 niet laten. Maar dit keer hebben we (net als de voorgaande keren) er alle reden voor. Om u de gelegenheid te bieden wat ervaring op te doen met de SMA-techniek (Surface Mounted Assembly) zullen we zo nu en dan voor SMD-toepassing geknipte ont- werpjes publiceren. Deze elektronische teerling hoeft niet geworpen te worden en is niet veel groter dan zijn oervorm; het dubbelzijdig uitgevoerde printje meet slechts 3 x 3 cm! Er wordt uit- sluitend gebruik gemaakt van kom- ponenten voor oppervlaktemontage (SMD"s). Vier piepkleine LED-jes geven het aantal "gegooide" ogen aan. Gegooid wordt de dobbelsteen door twee tegenoverliggende print- randen of -hoeken even met duim en wijsvinger aan te raken. Over de werking van de SMD-dob- belsteen kunnen we kort zijn. Zodra de voedingsspanning aanwezig is, zal de rond Nl opgebouwde oscil- lator een blokgolf genereren. Door het aanr...
