telefoonbel-opwekker

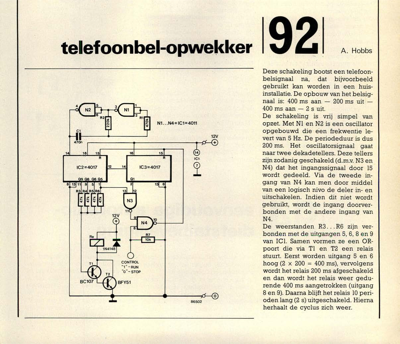

telefoonbel-opwekker 92 A. Hobbs Deze schakeling bootst een telefoon- belsignaal na, dat bijvoorbeeld gebruikt kan worden in een huis- installatie. De opbouw van het telsig- naal is: 400 ms aan — 200 ms uit - 400 ms aan — 2 s uit. De schakeling is vrij simpel van opzet. Met Nl en N2 is een oscillator opgebouwd die een frekwentie le- vert van 5 Hz. De periodeduur is dus 200 ms. Het oscillatorsignaal gaat naar twee dekadetellers. Deze tellers zijn zodanig geschakeld (d.m.v. N3 en N4) dat het ingangssignaal door 15 wordt gedeeld. Via de tweede in- gang van N4 kan men door middel van een logisch nivo de deler in- en uitschakelen. Indien dit niet wordt gebruikt, wordt de ingang doorver- bonden met de andere ingang van N4. De weerstanden R3 . . . R6 zijn ver- bonden met de uitgangen 5, 6, 8 en 9 van IC1. Samen vormen ze een OR- poort die via Ti en T2 een relais stuurt. Eerst worden uitgang 5 en 6 hoog (2 x 200 = 400 ms), vervolgens wordt het relais 200 ms afgeschakeld en dan wordt h...
