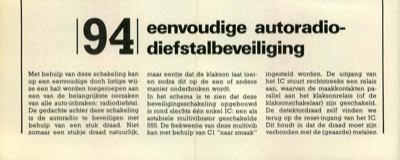

eenvoudige autoradio-diefstalbeveiliging
9A eenvoudige autoradio- "C diefstalbeveiliging Met behulp van deze schakeling kan op een eenvoudige doch listige wij- ze een halt worden toegeroepen aan een van de belangrijkste oorzaken van alle auto-inbraken: radiodiefstal. De gedachte achter deze schakeling is de autoradio te beveiligen met behulp van een stuk draad. Niet zomaar een stukje draad natuurlijk, maar eentje dat de klakson laat loei- en zodra dit op de een of andere manier onderbroken wordt. In het schema is te zien dat deze beveiligingsschakeling opgebouwd is rond slechts eÌeÌn enkel IC: een als astabiele multivibrator geschakelde 555. De frekwentie van deze multivib kan met behulp van Cl "naar smaak" ingesteld worden. De uitgang van het IC stuurt rechtstreeks een relais aan, waarvan de maakkontakten pa- rallel aan het klaksonrelais (of de klaksonschakelaar) zijn geschakeld. De detektordraad zelf vinden we terug op de reset-ingang van het IC. Dit houdt in dat de draad moet zijn verbonden met de (geaarde) metalen ...
