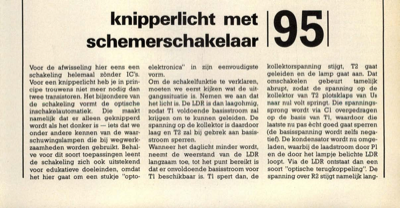

knipperlicht met schemerschakelaar
knipperlicht met ins schemerschakelaar I 10 Voor de afwisseling hier eens een schakeling helemaal zonder IC"s. Voor een knipperlicht heb je in prin- cipe trouwens niet meer nodig dan twee transistoren. Het bijzondere van de schakeling vormt de optische inschakelautomatiek. Die maakt namelijk dat er alleen geknipperd wordt als het donker is — iets dat we onder andere kennen van de waar- schuwingslampen die bij wegwerk- zaamheden worden gebruikt. Behal- ve voor dit soort toepassingen leent de schakeling zich ook uitstekend voor edukatieve doeleinden, omdat het hier gaat om een stukje "opto- elektronica" in zijn eenvoudigste vorm. Om de schakelfunktie te verklaren, moeten we eerst kijken wat de uit- gangssituatie is. Nemen we aan dat het licht is. De LDR is dan laagohmig, zodat Tl voldoende basisstroom zal krijgen om te kunnen geleiden. De spanning op de kollektor is daardoor laag en T2 zal bij gebrek aan basis- stroom spenen. Wanneer het daglicht minder wordt, neemt de weerstand ...
