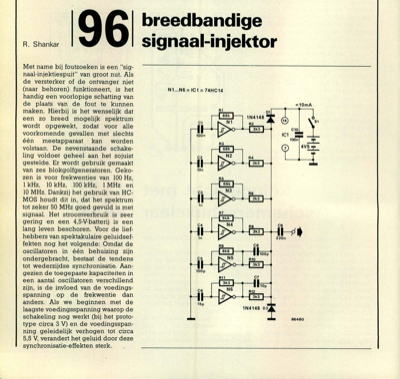

breedbandige signaal-injektor
R. Shankar 961breedbandige signaal-injektor Met name bij foutzoeken is een "sig- naal-injektiespuit" van groot nut. Als de versterker of de ontvanger niet (naar behoren) funktioneert, is het N1...N6 = 1C1 = 74HC14 handig een voorlopige schatting van de plaats van de fout te kunnen maken. Hierbij is het wenselijk dat RI <10mA een zo breed mogelijk spektrum wordt opgewekt, zodat voor alle voorkomende gevallen met slechts eÌeÌn meetapparaat kan worden volstaan. De nevenstaande schake- ling voldoet geheel aan het zojuist gestelde. Er wordt gebruik gemaakt van zes blokgolfgeneratoren. Geko- zen is voor frekwenties van 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz en 10 MHz. Dankzij het gebruik van HC- MOS houdt dit in, dat het spektrum tot zeker 50 MHz goed gevuld is met signaal. Het stroomverbruik is zeer gering en een 4,5-V-batterij is een lang leven beschoren. Voor de lief- hebbers van spektakulaire geluidsef- fekten nog het volgende: Omdat de oscillatoren in eÌeÌn behuizing zijn onderg...
