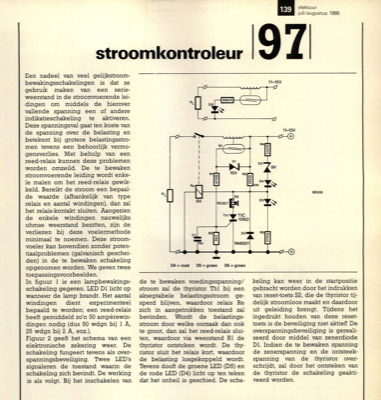

stroomkontroleur
Een nadeel van veel gelijkstroom- bewakingsschakelingen is dat ze gebruik maken van een serie- weerstand in de stroomvoerende lei- dingen om middels de hierover vallende spanning een of andere indikatieschakeling te aktiveren. Deze spanningsval gaat ten koste van de spanning over de belasting en betekent bij grotere belastingsstro- men tevens een behoorlijk vermo- gensverlies. Met behulp van een reed-relais kunnen deze problemen worden omzeild. De te bewaken stroomvoerende leiding wordt enke- le malen om het reed-relais gewik- keld. Bereikt de stroom een bepaal- de waarde (afhankelijk van type relais en aantal windingen), dan zal het relais-kontakt sluiten. Aangezien de enkele windingen nauwelijks ohmse weerstand bezitten, zijn de verliezen bij deze voelermethode minimaal te noemen. Deze stroom- voeler kan bovendien zonder poten- tiaalproblemen (galvanisch geschei- den) in de te bewaken schakeling opgenomen worden. We geven twee toepassingsvoorbeelden. In figuur 1 is een lampbewak...
