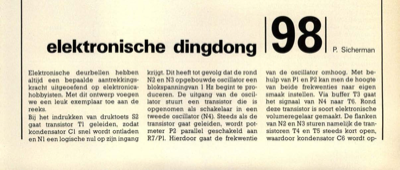

elektronische dingdong
elektronische dingdong 198P. Sicherman Elektronische deurbellen hebben altijd een bepaalde aantrekkings- kracht uitgeoefend op elektronica- hobbyisten. Met dit ontwerp voegen we een leuk exemplaar toe aan de reeks. Bij het indrukken van druktoets S2 gaat transistor TI geleiden, zodat kondensator Cl snel wordt ontladen en Nl een logische nul op zijn ingang krijgt. Dit heeft tot gevolg dat de rond N2 en N3 opgebouwde oscillator een blokspanningvan 1 Hz begint te pro- duceren. De uitgang van de oscil- lator stuurt een transistor die is opgenomen als schakelaar in een tweede oscillator (N4). Steeds als de transistor gaat geleiden, wordt pot- meter P2 parallel geschakeld aan R7/Pl. Hierdoor gaat de frekwentie van de oscillator omhoog. Met be- hulp van Pl en P2 kan men de hoogte van beide frekwenties naar eigen smaak instellen. Via buffer T3 gaat het signaal van N4 naar T6. Rond deze transistor is soort elektronische volumeregelaar gemaakt. De flanken van N2 en N3 sturen namelijk de tra...
