inbouw-nicad-lader

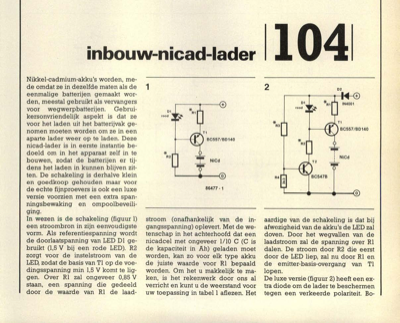

Nikkel-cadmium-akku"s worden, me- de omdat ze in dezelfde maten als de eenmalige batterijen gemaakt wor- den, meestal gebruikt als vervangers voor wegwerpbatterijen. Gebrui- kersonvriendelijk aspekt is dat ze voor het laden uit het batterijvak ge- nomen moeten worden om ze in een aparte lader weer op te laden. Deze nicad-lader is in eerste instantie be- doeld om in het apparaat zelf in te bouwen, zodat de batterijen er tij- dens het laden in kunnen blijven zit- ten. De schakeling is derhalve klein en goedkoop gehouden maar voor de echte fijnproevers is ook een luxe versie voorzien met een extra span- ningsbewaking en ompoolbeveili- ging. In wezen is de schakeling (figuur 1) een stroombron in zijn eenvoudigste vorm. Als referentiespanning wordt de doorlaatspanning van LED Dl ge- bruikt (1,5 V bij een rode LED). R2 zorgt voor de instelstroom van de LED, zodat de basis van Ti op de voe- dingsspanning min 1,5 V komt te lig- gen. Over Rl zal ongeveer 0,85 V staan, een spanning die gede...
