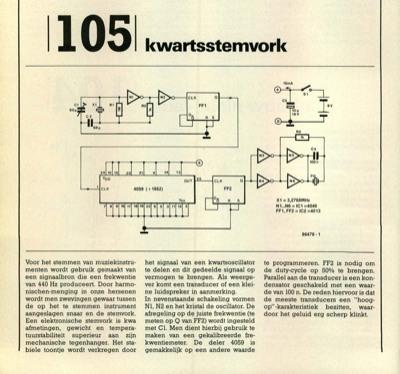

kwartsstemvork
105 kwartsstemvork CLK Cl"• X1 60p i= C2 68p D_ FF1 RS Voor het stemmen van muziekinstru- menten wordt gebruik gemaakt van een signaalbron die een frekwentie van 440 Hz produceert. Door harmo- nischen-menging in onze hersenen wordt men zwevingen gewaar tussen de op het te stemmen instrument aangeslagen snaar en de stemvork. Een elektronische stemvork is kwa afmetingen, gewicht en tempera- tuurstabiliteit superieur aan zijn mechanische tegenhanger. Het sta- biele toontje wordt verkregen door het signaal van een kwartsoscillator te delen en dit gedeelde signaal op vermogen te brengen. Als weerge- ver komt een transducer of een klei- ne luidspreker in aanmerking. In nevenstaande schakeling vormen Nl, N2 en het kristal de oscillator. De afregeling op de juiste frekwentie (te meten op Q van FF2) wordt ingesteld met Cl. Men dient hierbij gebruik te maken van een gekalibreerde fre- kwentiemeter. De deler 4059 is gemakkelijk op een andere waarde 24 10 15 VDD 20 14 13 CLK 7 4059 (r 1862)...
