timer voor langere tijden

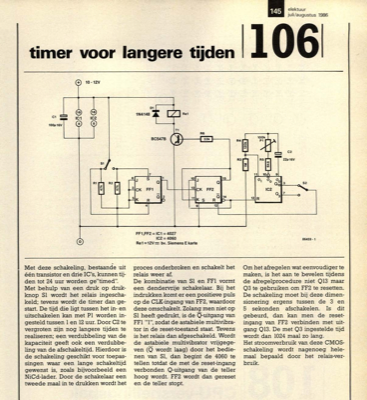

elektuur juli/augustus 1986 timer voor langere tijden 1061 ® 10 -12V Met deze schakeling, bestaande uit eÌeÌn transistor en drie IC"s, kunnen tij- den tot 24 uur worden ge"timed". Met behulp van een druk op druk- knop Sl wordt het relais ingescha- keld; tevens wordt de timer dan ge- start. De tijd die ligt tussen het in- en uitschakelen kan met Pl worden in- gesteld tussen 1 en 12 uur. Door C2 te vergroten zijn nog langere tijden te realiseren; een verdubbeling van de kapaciteit geeft ook een verdubbe- ling van de afschakeltijd. Hierdoor is de schakeling geschikt voor toepas- singen waar een lange schakeltijd gewenst is, zoals bijvoorbeeld een NiCd-lader. Door de schakelaar een tweede maal in te drukken wordt het Om het afregelen wat eenvoudiger te maken, is het aan te bevelen tijdens de afregelprocedure niet Q13 maar Q3 te gebruiken om FF2 te resetten. De schakeling moet bij deze dimen- sionering ergens tussen de 3 en 5 sekonden afschakelen. Is dit gebeurd, dan kan men de rese...
