CPU-versnellingsbak

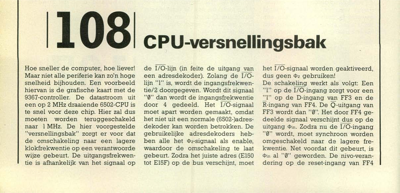

1081CPU-versnellingsbak Hoe sneller de computer, hoe liever! Maar niet alle periferie kan zo"n hoge snelheid bijhouden. Een voorbeeld hiervan is de grafische kaart met de 9367-controller. De datastroom uit een op 2 MHz draaiende 6502-CPU is te snel voor deze chip. Hier zal dus moeten worden teruggeschakeld naar 1 MHz. De hier voorgestelde "versnellingsbak" zorgt er voor dat de omschakeling naar een lagere klokfrekwentie op een verantwoorde wijze gebeurt. De uitgangsfrekwen- tie is afhankelijk van het signaal op de I/O-lijn (in feite de uitgang van een adresdekoder). Zolang de I/O- lijn "1" is, wordt de ingangsfrekwen- tie/2 doorgegeven. Wordt dit signaal "0" dan wordt de ingangsfrekwentie door 4 gedeeld. Het I/O-signaal moet apart worden gemaakt, omdat het niet uit een normale (6502-)adres- dekoder kan worden betrokken. De gebruikelijke adresdekoders heb- ben alle het 02-signaal als enable, waardoor de omschakeling te laat gebeurt. Zodra het juiste adres (E150 tot E15F) op de bus ...
