step-up-converter

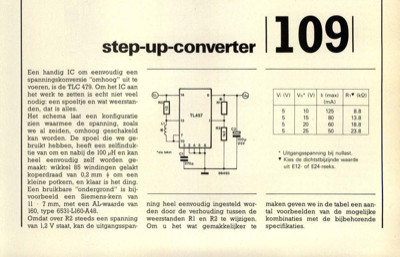

Een handig IC om eenvoudig een spanningskonversie "omhoog" uit te voeren, is de TLC 479. Om het IC aan het werk te zetten is echt niet veel nodig: een spoeltje en wat weerstan- den, dat is alles. Het schema laat een konfiguratie zien waarmee de spanning, zoals we al zeiden, omhoog geschakeld kan worden. De spoel die we ge- bruikt hebben, heeft een zelfinduk- tie van om en nabij de 100 i11-1 en kan heel eenvoudig zelf worden ge- maakt: wikkel 85 windingen gelakt koperdraad van 0,2 mm + om een kleine potkern, en klaar is het ding. Een bruikbare "ondergrond" is bij- voorbeeld een Siemens-kern van 11 • 7 mm, met een AL-waarde van 160, type 6531-L160-A48. Omdat over R2 steeds een spanning van 1,2 V staat, kan de uitgangsspan- V, (V) Vo* (V) li (max) ImA) step-up-converter 1091 ning heel eenvoudig ingesteld wor- den door de verhouding tussen de weerstanden R1 en R2 te wijzigen. Om u het wat gemakkelijker te Ri• (kQ) 8.8 13.8 18.8 23.8 * Uitgangsspanning bij • Kies de dichtstbijzij...
