telefoontjesteller

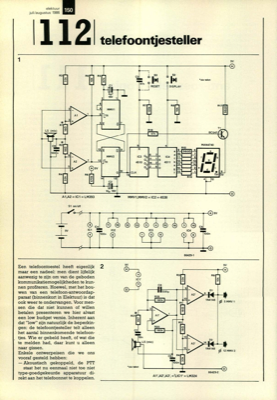

elektuur juli/augustus 1986 1112 telefoontjesteller S1 on/olf - 9V T Een telefoontoestel heeft eigenlijk 2 maar een nadeel: men dient lijfelijk aanwezig te zijn om van de geboden kommunikatiemogelijkheden te kun- nen profiteren. Hoewel, met het bou- wen van een telefoon-antwoordap- paraat (binnenkort in Elektuur) is dat ook weer te ondervangen. Voor men- sen die dat niet kunnen of willen betalen presenteren we hier alvast een low budget versie. Inherent aan dat "low" zijn natuurlijk de beperkin- gen: de telefoontjesteller telt alleen het aantal binnenkomende telefoon- tjes. Wie er gebeld heeft, of wat die te melden had, daar kunt u alleen naar gissen. Enkele ontwerpeisen die we ons vooraf gesteld hebben: — Akoustisch gekoppeld, de PTT staat het nu eenmaal niet toe niet type-goedgekeurde apparatuur di- rekt aan het telefoonnet te koppelen. 150 A1,A2 = IC1 = LM393 O R is34 TS2 0Oki Cl 41j7 16V MMV1 TR MIS 47n R7 RESET R18 DISPLAY 0260 9V 3 0 CLK 5 14 15 C2 11t: ra MMV1,MMV2 = IC2 ...
