simpele nicadlader

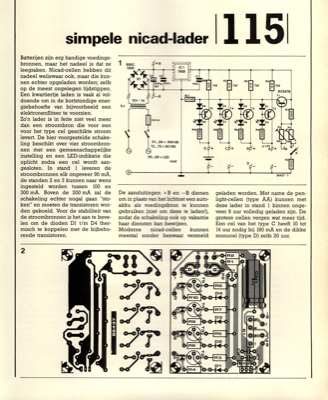

simpele nicad-lader Batterijen zijn erg handige voedings- bronnen, maar het nadeel is dat ze leegraken. Nicad-cellen hebben dit nadeel weliswaar ook, maar die kun- nen echter opgeladen worden; zelfs op de meest ongelegen tijdstippen. Een kwartiertje laden is vaak al vol- doende om in de kortstondige ener- giebehoefte van bijvoorbeeld een elektronenflitser te voorzien. Zo"n lader is in feite niet veel meer dan een stroombron die voor een voor het type cel geschikte stroom levert. De hier voorgestelde schake- ling beschikt over vier stroombron- nen met een gemeenschappelijke instelling en een LED-indikatie die oplicht zodra een cel wordt aan- gesloten. In stand 1 leveren de stroombronnen elk ongeveer 90 mA, de standen 2 en 3 kunnen naar wens ingesteld worden tussen 100 en 300 mA. Boven de 200 mA zal de schakeling echter nogal gaan "sto- ken" en moeten de transistoren wor- den gekoeld. Voor de stabiliteit van de stroombronnen is het aan te beve- len om de dioden Dl t/m D4 ther- misch...
