akkuspanningsopkrikker - 12-naar-20-V-omzetter

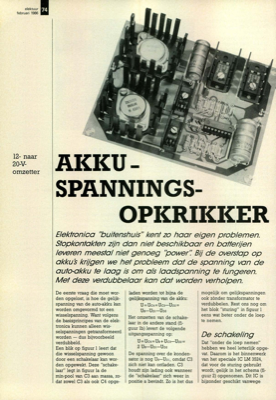

elektuur 74 februari 1986 12- naar 20-V- omzetter AKKU - SPANNINGS- OPKRIKKER Elektronica "buitenshuis" kent zo haar eigen problemen. Stopkontakten zijn dan niet beschikbaar en batterijen leveren meestal niet genoeg "power: Bij de overstap op akku krijgen we het probleem dat de spanning van de auto-akku te laag is om als laadspanning te fungeren. Met deze verdubbelaar kan dat worden verholpen. De eerste vraag die moet wor- den opgelost, is hoe de gelijk- spanning van de auto-akku kan worden omgevormd tot een wisselspanning. Want volgens de basisprincipes van de elek- tronica kunnen alleen wis- selspanningen getransformeerd worden — dus bijvoorbeeld verdubbeld. Een blik op figuur 1 leert dat die wisselspanning gewoon door een schakelaar kan wor- den opgewekt. Deze "schake- laar" legt in figuur la de min-pool van C3 aan massa, zo- dat zowel C3 als ook C4 opge- laden worden tot bijna de gelijkspanning van de akku: U=UC4 = UC3—UD2 = UB—UDI —UD2 Het omzetten van de schake- laar...
